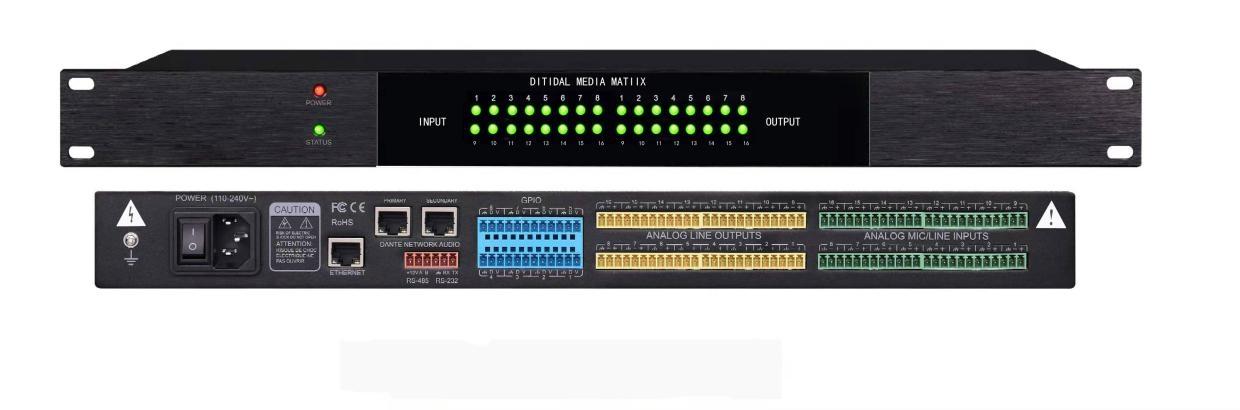

DM1616音频矩阵   SN:185400

技术参数:

◎ 处理器: ADI SHARC 21489

◎ 采样率/量化位数: 48K/24bit ◎40bit DSP浮点运算引擎

◎ 模拟输入、输出通道数量:16X16◎输入增益:0/10/20/30/40/43 dB

◎ 输出电平:0/-6 dB

◎ 幻象电源: +48V

◎ 频率响应(20^ 20kHz) :士0. 2dB . ◎最大电平: +24dBu

◎ 总谐波失真+噪声:0.003% @4dBu ◎动态范围(模拟通道) : 113dB

◎ 本底噪声(A-计权-模拟) :- 89dBu ◎共模抑制比@60Hz :80dB

◎ 通道隔离度@1kHz: 108dB .

◎ 输入阻抗(平衡接法) :9. 4KQ

◎ 输出阻抗(平衡接法) : 1020

◎ 系统延时:<3ms

产品性能:

◎ 需提供自定义的用户操作界面;

◎ 需内置USB声卡，支持录播和远程会议

◎ 集成第三方控制组件，简单地控制投影、幕布、灯光、窗帘、电源时序器等第三方设备.

◎ 处理器芯片采用ADI架构，不低于40bit DSP浮 点运算引擎，提供自由配制软件架构;

◎ 模拟输入输出通道数量不少于8*8 ;

◎ 输入输出量化不低于48KHz/24bit ;

输入通道应该具备:

◎ 不低于12段PEQ，且提供不低于五种滤波器类型选择;

◎ 自适应回声消除(AEC) ,噪声抑制(ANS) ;

◎ 增盆共享自动混音(AMC)、门限自动混音(Gate Mixer )

◎ 自动增益(AGC);

◎ 闪避器(Ducker) ;

◎ 噪声增益补偿器(ANC)

◎ 每个通道应不低于16个点的自适应反馈抑制(AFC) ;◎输入通道应该具备:

◎ 不低于12段PEQ, 31段GEQ,分频器、延时器、限幅器。

◎ 不低于12 x9矩阵;

◎ 不低于16组预设;

◎ 支持输入输出通道LINK和分组功能;

◎  A/D动态范围不小于113Db ;

◎  D/A动态范围不小于115Db;

◎ 频率响应范围不低于20~ 20kHz (+0.2dB);

◎ 总谐波失真(THD+N)不低于0.003% @1kHz , +4dBu ;

◎ 工作电源:AC110^ 240V, 50Hz/ 60Hz

◎ 尺寸(宽x深x高) :482 x 260 x 45mm

◎ 运输重量:3KG

---------------------------------------------------------
